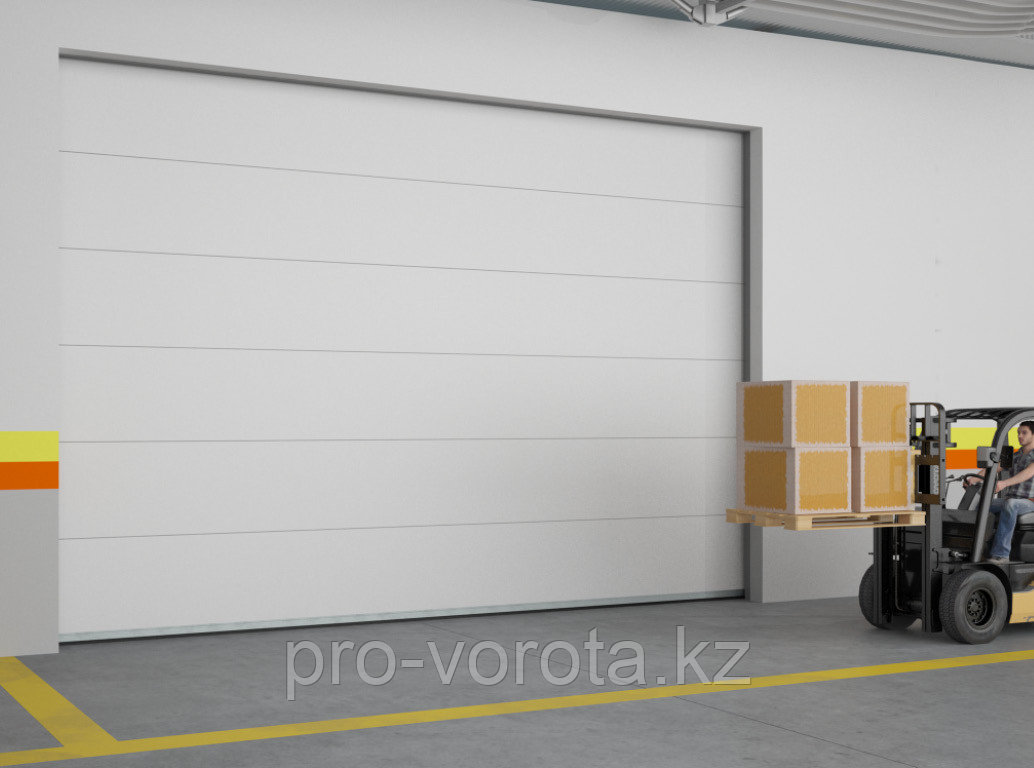

Секционные ворота ISD ThermalPro устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Позволяют герметизировать помещение, изолируют пространства с большими перепадами температур, позволяют поддерживать заданный температурный режим, снижают теплопотери. Находят применение на производственных предприятиях пищевой промышленности, складских комплексах и сбытовых организациях. Многообразие типов подъема позволяет обеспечивать замкнутость контура охлаждения на проемах различных конфигураций.
Внешняя сторона секционных ворот
Внутренняя сторона секционных ворот
О продуктеВебинар 9. Ограждения для охлаждаемых помещений<Зона примененияПечать раздела
Cкладские комплексы с низкотемпературными камерамиПредприятия пищевой промышленности, помещения с холодильными и морозильными установкамиПреимуществаПечать разделаДизайнПечать разделаДизайн панелей
ГладкаяТип поверхности
Гладкая (внешняя)Гладкая (внутренняя)Цвета
RAL 9003 белыйТаблица размеровПечать раздела
| Параметр | Показатель |
|---|
| Высота проема, мм | от 2 000 до 5 000 |
| Ширина проема, мм | от 2 000 до 6 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120; с опцией обогреваемый контур — от 150 |
Размеры проемаПечать разделаКонструкцияПечать раздела1. Угловая стойка2. Вертикальная направляющая3. Вал цилиндрический4. Устройство защиты от обрыва пружины5. Барабан6. П-образный кронштейн7. Балансирующий пружинный механизм (торсионная пружина)8. Муфта соединительная9. Внутренний опорный кронштейн10. Верхняя опора с держателем ролика11. Боковая опора с держателем ролика12. Внутренняя петля13. Устройство защиты от разрыва троса14. Сэндвич-панель 80 мм15. Усиливающий дельта-профиль16. Нижний профиль и уплотнитель17. Уплотнитель боковой18. Верхний профиль и уплотнитель19. Боковая крышка усиленная для панелей с отверстиями для крепления20. Профиль-рама, оснащенный греющим ПЭН проводом (опция)21. Кронштейны крепления к потолку22. Пружинный амортизатор23. Дистанционный С-профильПодготовка строительного объектаПечать разделаДля снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам;H — высота проема (расстояние от пола до верха проема);B — ширина проема (расстояние от левого края до правого края проема);h — притолока (расстояние от верха проема до потолка) от 150 мм;b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм, с опцией обогреваемый контур от 150 мм.L — глубина помещения.При замере Н и В за итоговый размер принимается наибольшая величина.При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.Требования к строительному объектуПерепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.Способы монтажаПечать раздела
| Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. Пристенки — от 120 мм, с опцией обогреваемого контура — от 150 мм. |
Стандартные конструктивные решенияПечать раздела
| Низкий подъем, барабан спереди |
Низкий подъем, барабан спереди
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ? 230; ? 280 (при H ? 3 700); ? 280 (с вальным приводом, при H < 3 700) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ? A + 59 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 340 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| n, мм Перекрытие проема в открытом положении | 190 (без привода); 0...10 (с приводом) |
| Низкий подъем, барабан сзади |
Низкий подъем, барабан сзади
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ? 150 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | при h < 170: H + 110; при 150 ? h ? 170: H + h - 60 |
| Ab, мм Высота оси вала и барабана | при h ? 170: H + 55; при 150 ? h ? 170: H + h - 47 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 550 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с приводом) |
Стандартный подъем
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ? 420; R305: ? 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
| A2, мм Высота горизонтальной направляющей | А - 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 240; R305: H + 290 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| Q, мм Зона расположения привода на вал | 300 |
| Стандартный наклонный подъем |
Стандартный наклонный подъем
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ? 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250…985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н - 300 |
| E, мм Длина горизонтальных направляющих | зависит от угла ?° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| ?° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h - 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| Q, мм Зона расположения привода на вал | 300 |
| Высокий подъем, барабан снизу |
Высокий подъем, барабан снизу
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ? 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ? HL ? h - 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | ? 300 |
| Q, мм Зона расположения привода на вал | ? 500 |
Наклонный высокий подъем
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ? 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ? А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла ?° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| ?° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
| Наклонный высокий подъем, барабан снизу |
Наклонный высокий подъем, барабан снизу
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ? 1600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ? 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | Ab > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла ?° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| ?° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | ? 650 |
Вертикальный подъем
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ? Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| Q, мм Зона расположения привода на вал | 300 |
| Вертикальный подъем, барабан снизу |
Вертикальный подъем, барабан снизу
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ? H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 680 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ? 650 |
Базовая комплектацияПечать раздела
| Полотно из сэндвич-панели толщиной 80 мм с пенополиуретановым наполнителем высокой плотности. Листы панели термически разделены вставкой энергофлексового уплотнителя, который препятствует промерзанию стыка панелей. |
| Верхний алюминиевый профиль с терморазделением препятствует образованию конденсата и наледи в верхней части полотна ворот. Верхний уплотнитель сохраняет свою эластичность при отрицательных температурах и обеспечивает надежную герметизацию проема. |
| Нижний алюминиевый профиль сохраняет терморазделение сэндвич-панели. Двойной уплотнитель нивелирует неровности пола, обеспечивает хорошую герметизацию. Греющий провод устанавливается в нижний уплотнитель при выборе опции «обогреваемый контур проема». |
| Двойная система уплотнения проема: боковой двухлепестковый уплотнитель установлен между полотном и угловой стойкой, внешний двухлепестковый контур уплотнения — между проемом и щитом. Проем уплотняется четырьмя уплотнителями одновременно, дополнительные воздушные камеры обеспечивают максимально надежную герметизацию. |
| Системы направляющих из стали толщиной 2 мм — надежное решение, обладающее повышенным запасом прочности. |
| Пружинный механизм на торсионных пружинах, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот. |
| Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот. |
| Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот. |
| Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. |
Дополнительная комплектацияПечать раздела
| Система обогрева контура проема представляет собой силовой каркас, выполненный из алюминиевого профиля, внутри которого размещается греющий ПЭН-провод, что позволяет избежать примерзания полотна ворот к проему. Помимо этого по нижней кромке полотна ворот также пускается греющий кабель. Таким образом получается замкнутый греющий контур по всему периметру проема. |
| Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема/опускания полотна ворот вручную. |
| Пружинный механизм на торсионных пружинах, рассчитанный на ресурс до 100 000 циклов. |
| Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью. |
| Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»). |
Технические характеристикиПечать раздела
| Параметр | Значение | Примечание |
|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 120 000 (для ворот); 25 000 (для торсионного механизма) | |
| Усилие ручного открывания и закрывания, Н, не более | 260 | |
| Вес полотна ворот, кг/м? | 17 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Напряжение питания, В | 220 В, 50 Гц (для контурного обогрева) | |
| Приведенное сопротивление теплопередаче, м? *°С/Вт | 2,3 — без системы обогрева контура проема;
3,3 — с системой обогрева контура проема | |
| Диапазон рабочих температур, °С | ISD TermalPro с обогреваемым контуром — низкотемпературные камеры (до -30 °С) | |
| Диапазон рабочих температур, °С | ISD TermalPro — среднетемпературные камеры (до -5 °С) | |
Условия эксплуатации продукцииПечать раздела1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.УпаковкаПечать раздела
| Упаковка в картон | Характеристики упаковки |
|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а так же фирменным логотипом компании |
| Состав | картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм | упаковка щита — от 500 до 800 |
| Высота, мм | упаковка щита — от 350 до 800 |
| Длина, мм | упаковка щита — от 2 100 до 6 100 |
| Вес брутто, кг | до 1 000 |
| Количество в упаковке | упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |
Гарантийные обязательстваПечать разделаПокупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.Дополнительное описаниеПечать разделаХранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период — от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
