Уличные ворота Revolution предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта. Полотно откатных ворот изготавливается из профлиста, окантованного стальным прокатным профилем. Ворота Revolution отличаются легкой и в то же время надежной конструкцией. Благодаря отсутствию сварных соединений ворота монтируются без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

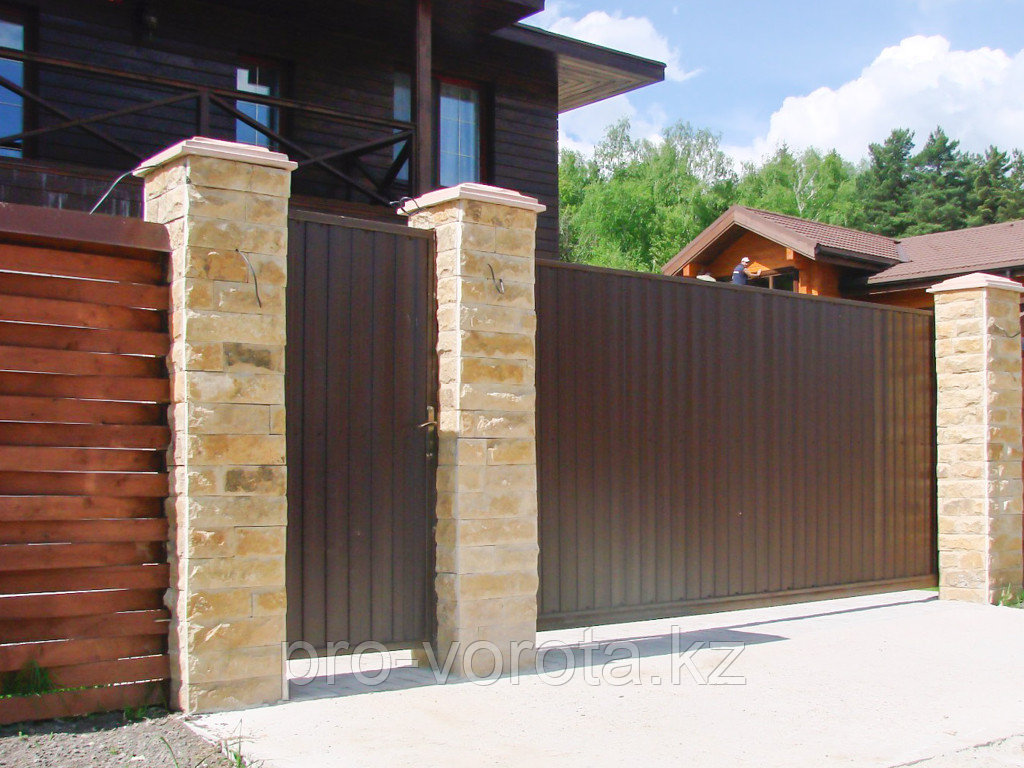

Внешняя сторона откатных уличных ворот
Внутренняя сторона откатных уличных ворот
Зона примененияПечать раздела
Предназначены для ограничения доступа на территорию.Применяются при ограниченном свободном пространстве, т. к. не занимают много места при открытии.ПреимуществаПечать разделаДизайнПечать разделаДизайн
Профлист производства DoorHan. Высота волны 20 ммЦвета
RAL 8017 коричнево-красныйRAL 8014 коричневыйRAL 9006 серебристыйRAL 9003 белыйRAL 7004 серыйRAL 6005 зеленыйRAL 5005 синийRAL 3005 бордовыйRAL 3000 красныйRAL 1014 бежевыйТаблица размеровПечать раздела
Параметр | Показатель |
---|
Ширина проема, мм | от 2 100 до 4 500 |
Высота проема, мм | от 1 300 до 2 200 |
Просвет, мм | 100 |
Размеры проемаПечать разделаКонструкцияПечать раздела1. Стальной несущий профиль делает раму конструкции высокопрочной.2. Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.3. Универсальный верхний ловитель с бампером и регулировкой полотна ворот.4. Соединительный сухарь.5. Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.6. Электропривод.7. Несущая бетонируемая рама.Подготовка строительного объектаПечать разделаЗамеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.H — высота проема.В — ширина проема.L — место в сторону сдвига (рассчитывается как B ? 1,5).h — рекомендуемый размер 100 мм.Требования к строительному объектуПолотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.Способы монтажаПечать раздела
| Монтаж силовой рамы: котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний. |
| Бетонирование столба-ловителя: монтаж столбов в заранее подготовленный котлован. |
Стандартные конструктивные решенияПечать раздела
| Открытие возможно в правую или левую сторону. |
| Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ. |
| Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители. |
| Рама стандартная (основание) под сварку к опалубке для монтажа сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот. |
Базовая комплектацияПечать раздела
| Комплект профлиста DoorHan с высотой волны 20 мм и толщиной листа 0,7 мм. |
| Набор профилей для сборки щита ворот. |
| Несущая балка и ролики. |
| Коробка с комплектацией для сборки щита. |
Дополнительная комплектацияПечать раздела
| Комплект силовой рамы |
| Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот) |
| Дистанционное управление (современный дизайн, небольшие размеры пультов) |
| Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма) |
| Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия) |
| Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка) |
| «Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука) |
Технические характеристикиПечать раздела
Параметр | Значение | Примечание |
---|
Ветровая нагрузка, кг/м? | до 700 | - |
Усилие ручного открывания и закрывания, Н, не более | 150 | - |
Группа горючести по ГОСТ 30244-94 | Г2 | - |
Группа воспламеняемости по ГОСТ 30402-96 | В2 | - |
Вес полотна ворот, кг/м? | 19 | - |
Условия эксплуатации продукцииПечать раздела1. При открытии ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.3. Запрещается перемещать полотно ворот при сцепленном приводе.4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.УпаковкаПечать раздела
Упаковка в пузырчатую пленку | Характеристики упаковки |
---|
Описание | упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна с перехлестом, пленка закреплена скотчем с логотипом компании |
Описание | упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг столбов и основания с перехлестом, пленка закреплена скотчем с логотипом компании |
Состав | пузырчатая пленка с логотипом компании, скотч с логотипом компании |
Гарантийные обязательстваПечать разделаПокупателю предоставляется гарантия надежности работы сдвижных ворот производства ГК DoorHan сроком на 1 год с момента приобретения изделия. После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
