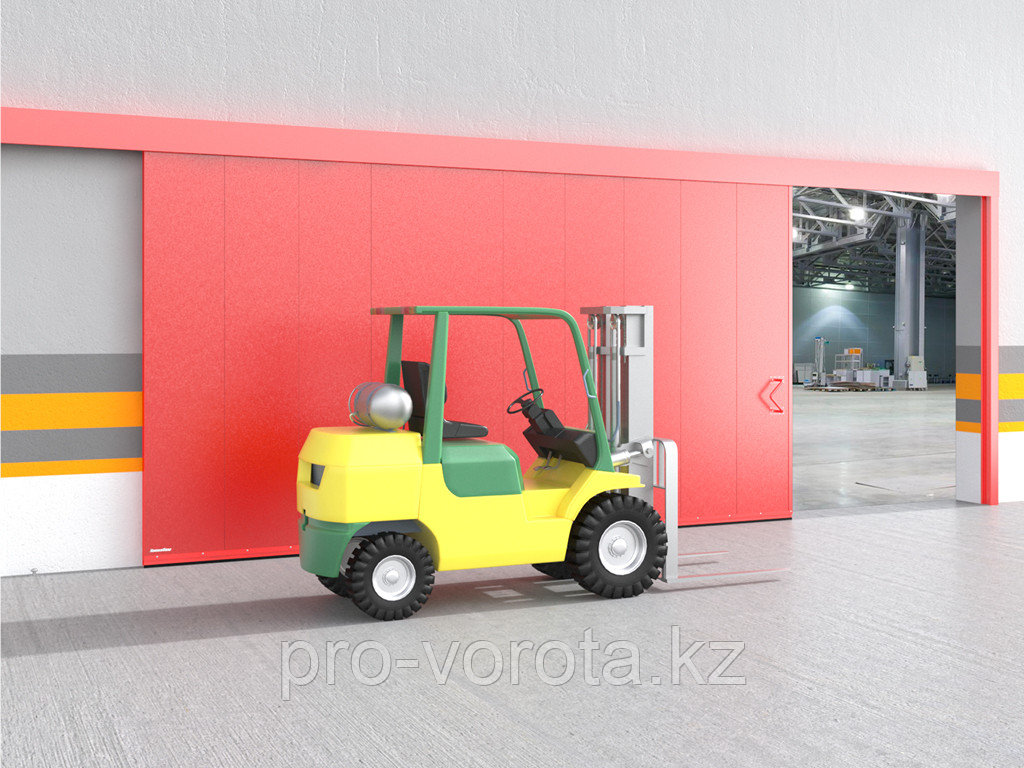

Установка противопожарных откатных ворот является одним из эффективных методов локализации очага возгорания. Противопожарные ворота удерживают распространение огня и продуктов горения, тем самым увеличивают время, необходимое для принятия жизненно важных решений. Огнестойкость ворот обеспечивается за счет использования в их конструкции панелей с наполнителем из минеральной ваты. На полотно ворот и в проем устанавливаются специальные профили и терморасширяющаяся лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. По техническому заданию заказчика изготавливаются различные конструкции с применением дополнительной комплектации: врезной калитки, системы «антипаника», автоматизации закрытия створок ворот и калиток. Также могут разрабатываться нестандартные решения силами собственного конструкторского бюро. Противопожарные откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.
Противопожарные откатные одностворчатые ворота
Противопожарные откатные двустворчатые ворота
О продукте<Зона примененияПечать раздела
Откатные одностворчытые противопожарные ворота устанавливаются в промышленных и складских помещениях, паркингах, жилых и торговых комплексах.Откатные двустворчатые противопожарные ворота устанавливаются в промышленных и складских помещениях, паркингах, жилых и торговых комплексах.ПреимуществаПечать разделаДизайнПечать разделаТип поверхности
Поверхность stuccoЦвета
RAL 7004 серый (стандартный)RAL 8014 коричневыйRAL 9003 белыйRAL 5005 синийRAL 6005 зеленыйRAL 3005 бордовыйRAL 9006 серебристыйRAL 1014 бежевыйRAL 3000 красныйRAL 7016 антрацитТаблица размеровПечать раздела
| Параметр | Показатель |
|---|
| Ширина проема, мм | от 2 000 до 7 000 (для одностворчатых ворот) |
| Ширина проема, мм | от 2 000 до 9 000 (для двустворчатых ворот) |
| Высота проема, мм | от 2 000 до 6 000 |
| Притолока, мм | от 450 |
| Пристенки, мм | от 250 со стороны столба-ловителя; от 500 со стороны столба-ловителя в случае если ворота устанавливаются с противовесом; ширина проема + 350 со стороны направления открытия ворот (для одностворчатых) |
| Пристенки, мм | ширина проема / 2 + 150 с двух сторон при симметричных створках; при несимметричных створках ширина створки + 400 с двух сторон (для двустворчатых) |
Размеры проемаПечать разделаКонструкцияПечать раздела1. Полотно ворот2. Нижний направляющий ролик3. Опора навесная4. Балка5. Встроенная калитка6. Столб-ловитель7. РучкаПодготовка строительного объектаПечать разделаЗамер каждой величины необходимо производить как минимум по трем точкам:H – высота проема (расстояние от пола до верха проема);B – ширина проема (расстояние от левого края до правого края проема);h – притолока (расстояние от верха проема до препятствия);b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).Требования к строительному объектуПри замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.Способы монтажаПечать раздела
Стандартные конструктивные решенияПечать раздела
| Конструкция двустворчатых сдвижных ворот: 1) балка; 2) полотно ворот; 3) встроенная калитка; 4) опора навесная; 5) ручка; 6) нижний направляющий ролик. |
| Панели противопожарных сдвижных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающими профилями. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами.Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды. Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м?; 3) стальной лист; 4) усиливающие профили. |
| Одностворчатые сдвижные ворота |
Одностворчатые сдвижные ворота
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| B, мм Ширина проема | B |
| L, мм Ширина полотна | B + 345 |
| Двустворчатые сдвижные ворота |
Двустворчатые сдвижные ворота
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|
| H, мм Высота проема | H |
| B, мм Ширина проема | B |
| L, мм Ширина полотна | B/2 + 90 |
Базовая комплектацияПечать раздела
| Полотно ворот из сэндвич-панелей |
| Роликовая опора |
| Ручка (устанавливается с внутренней стороны ворот) |
| Ручка (установливается с внешней стороны, со стороны монтажа ворот) |
| Столб-ловитель (для одностворчатых ворот) |
| Балка |
| Нижний направляющий ролик |
| Дымозащитный профиль |
Дополнительная комплектацияПечать раздела
| Приемник внешний двухканальный с частотой 433 МГц (DHRE-2) |
| Фотоэлементы PHOTOCELL-N |
| Сигнальная лампа со встроенной антенной LAMP |
| Пульт 4-канальный с частотой 433 МГц (Transmitter 4) |
| Ключ-кнопка для управления |
| Модуль для управления с мобильного телефона |
| Электромагнит |
| Блок бесперебойного питания |
Технические характеристикиПечать раздела
| Параметр | Значение | Примечание |
|---|
| Ворота откатные EI60 | |
| Предел огнестойкости, мин | не менее 60 | |
| Приведенное сопротивление теплопередаче, м? *°С/Вт | не менее 0,4-0,8 | |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | до 20 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | ВПС01 |
| Усилие ручного открывания и закрывания, Н, не более | 150 | ВПС02 |
| Вес ворот в сборе, кг | 260 | ВПС01 при минимальных размерах |
| Вес ворот в сборе, кг | 290 | ВПС02 при минимальных размерах |
| Вес ворот в сборе, кг | 1450 | ВПС01 при максимальных размерах |
| Вес ворот в сборе, кг | 2100 | ВПС02 при максимальных размерах |
| Ворота откатные EI90 | |
| Предел огнестойкости, мин | не менее 90 | |
| Приведенное сопротивление теплопередаче, м? *°С/Вт | не менее 0,4-0,8 | |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | до 20 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | ВПС01 |
| Усилие ручного открывания и закрывания, Н, не более | 150 | ВПС02 |
| Вес ворот в сборе, кг | 275 | ВПС01 при минимальных размерах |
| Вес ворот в сборе, кг | 300 | ВПС02 при минимальных размерах |
| Вес ворот в сборе, кг | 1475 | ВПС01 при максимальных размерах |
| Вес ворот в сборе, кг | 2115 | ВПС02 при максимальных размерах |
Условия эксплуатации продукцииПечать раздела1. Сдвижные противопожарные ворота должны работать плавно, без заклиниваний и рывков.2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.3. В случае появления при работе сдвижных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.4. При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.5. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.6. Во избежание несчастного случая следите, чтобы в момент работы ворот люди и животные не находились в зоне действия ворот.7. Следите, чтобы в момент работы ворот в проеме не было посторонних предметов.8. В случае установки дополнительного оборудования, не предусмотренного для использования совместно со сдвижными противопожарными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.9. Досрочному списанию подлежат ворота, выполнившие свою функцию по прямому назначению при пожаре. В этом случае ворота подлежат демонтажу и замене.10. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.11. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.п.) во время их движения.12. Если в воротах установлена калитка, то прежде чем приводить ворота в движение необходимо убедиться, что она закрыта.13. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.14. Не допускается при работе ворот удерживать полотно сдвижных ворот. Это может привести к травме или поломке конструкции.15. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).16. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.17. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.18. В случае использования сдвижных противопожарных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.УпаковкаПечать раздела
| Упаковка в картон | Характеристики упаковки |
|---|
| Длина, мм | зависит от длины противопожарных панелей |
| Высота, мм | 500 |
| Ширина, мм | 620 |
| Количество в упаковке | 6 панелей |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|
| Описание | Упаковка панелей |
| Длина, мм | зависит от длины противопожарной панели |
| Высота, мм | 500 |
| Ширина, мм | 620 |
| Количество в упаковке | 6 панелей |
| Описание | Упаковка короба. При укладке коробов друг в друга между ними должны быть проложены полоски из гофрокартона с шагом 700-1000 мм по длине. Соединительные уголки и крышки укладывают внутрь короба, прокладывая между ними картон и фиксируя их скотчем от смещения. Оборачивают коробы ВП-плннкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают короб скотчем по всей длине винтовой спиралью. Упакованные коробы укладывают сверху сборного поддона с панелями, крепят ПП-лентой с прокладкой картонных уголков в местах стяжки. |
| Упаковка в дерево | Характеристики упаковки |
|---|
| Описание | Поддон из брусьев 75х75 мм с шагом поперечных брусков равным 750 мм. Длина поддона выбирается так, чтобы свес панелей за край не превышал 700 мм. Все бруски поддона должны скрепляться между собой саморезами по дереву длиной не менее 135 мм: по 2 штуки на каждом месте соединения. Допускается увеличивать шаг расположения поперечных брусьев до 1500 мм, исходя из длины и массы упаковываемых панелей. |
| Длина, мм | завист от длины панелей |
| Ширина, мм | 800 |
| Высота, мм | подбирается по месту |
Гарантийные обязательстваПечать разделаПокупателю предоставляется гарантия работоспособности сдвижных противопожарных ворот производства ГК DoorHan на срок 1 год с момента приобретения их заказчиком.Дополнительное описаниеПечать разделаКомпания DoorHan производит погрузку ворот на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 3 м или подъемного крана. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
