Скоростные рулонные ворота для пищевой промышленности серии SpeedRoll SDF

Ворота для пищевой промышленности

Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.

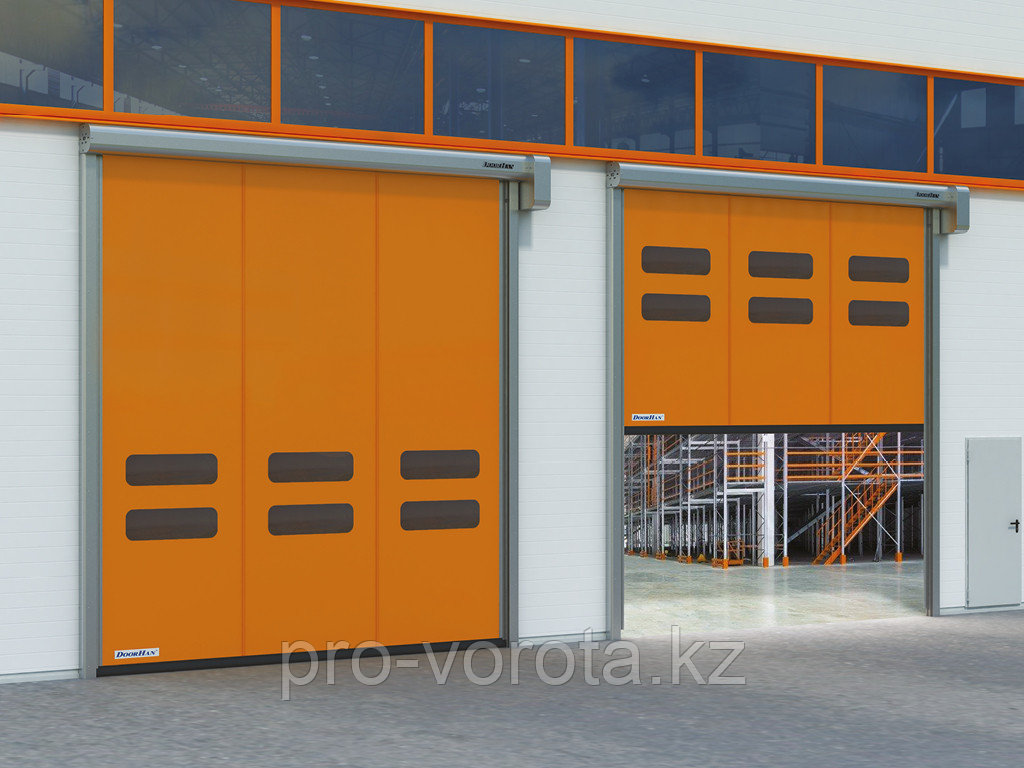

Общий вид скоростных рулонных ворот

О продуктеВебинар «Обзор ассортимента скоростных рулонных ворот»Вебинар «Обзор ограждений для охлаждаемых помещений»<Зона примененияПечать разделаСкладские комплексы. Помещения с высокими требованиями санитарных нормПреимуществаПечать разделаДизайнПечать разделаНержавеющая стальКаркас ворот из нержавеющей стали ASIS 304Цвета каркаса/полотна скоростных рулонных воротRAL 9010 (белый)RAL 5002 (синий)RAL 6026 (зеленый)RAL 9006 (серебристый)RAL 1003 (желтый)RAL 3002 (красный)RAL 2004 (оранжевый)Таблица размеровПечать раздела

Параметр	Показатель
Ширина проема, мм	от 1 600 до 3 800
Высота проема, мм	от 1 700 до 4 000
Притолока, мм	от 550
Пристенки, мм	от 175 до 400

КонструкцияПечать раздела1. Электрический привод2. Вал3. Короб вала4. Полотно ворот5. Вставка прозрачная (окно/панель)6. Стойка7. Направляющая для движения полотна8. Нижняя кромка полотна9. Фотоэлемент10. Блок управленияПодготовка строительного объектаПечать разделаВсе замеpы производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:H – высота проема (расстояние от пола до верха проема);W – ширина проема (расстояние от левого края до правого края проема).Требования к строительному объектуПри замере W и H за итоговый размер принимается наибольшая величина.Способы монтажаПечать раздела

Накладной монтаж скоростных воpот

Стандартные конструктивные решенияПечать раздела

Общий вид ворот с приводом сбоку (привод слева / привод справа)

Параметры проема

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	от 1 600 до 3 800
H, мм Высота проема	от 1 700 до 4 000

Базовая комплектацияПечать раздела

	Стойки и короба из нержавеющей стали AISI304
	Вал из оцинкованной стали диаметром 90/130 мм
	Направляющие — экструдированный полиэтилен
	Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м?
	Блок управления — корпус стальной окрашенный 300 х 400 х 150 мм; класс защиты — IP54; с частотным преобразователем
	Фотоэлементы устанавливаются на высоте 500 мм от пола, а также датчики антизаклинивания полотна в верхних точках боковых стоек для выявления некорректной размотки полотна при открытии

Дополнительная комплектацияПечать раздела

	Вал из нержавеющей стали AISI304
	Корпус блока управления из нержавеющей стали AISI304
	Подогрев привода и стоек
	При закрытии, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открытие ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса

Технические характеристикиПечать раздела

Параметр	Значение	Примечание
Ветровая нагрузка, км/ч	CLASS2 (до 90)	для ворот до 3 800 х 4 000 мм
Ветровая нагрузка, км/ч	CLASS3 (до 120)	для ворот до 3 000 х 3 000 мм
Скорость открывания, м/с	2,0	ворота до 3 000 х 3 000 мм
Скорость открывания, м/с	1,5	ворота до 3 800 х 4 000 мм
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	от -15 до +50	если привод установлен внутри здания
Диапазон рабочих температур, °С	от -5 до +50	если привод установлен снаружи здания
Диапазон рабочих температур, °С	от -30 до +50	при использовании системы обогрева стоек и привода; полотно без окон при температуре от -5 °C и ниже
Мощность, Вт	1 500
Класс защиты IP	IP54	концевые положения отслеживаются энкодером
Напряжение питания, В	220 В /50 Гц	однофазное
Напряжение питания, В	380 В / 50 Гц	трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	зависит от условий эксплуатации

Условия эксплуатации продукцииПечать разделаСопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: - здания, территориально расположенные на морских побережьях или в горах; - многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; - производства с мощной приточно-вытяжной вентиляцией; - в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.Ручное открытие и закрытие ворот производится с помощью воротка.Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.Не допускайте загрязнения направляющей ПВХ-полотна.Запрещено находиться в проеме во время открытия и закрытия ворот во избежание травмирования.Следите за тем, чтобы во время открытия и закрытия ворот в проеме отсутствовали посторонние предметы.УпаковкаПечать раздела

Упаковка в дерево	Характеристики упаковки
Состав	упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, закреплено все хомутами
Длина, мм	зависит от длины составных частей ворот
Ширина, мм	от 640 до 705
Высота, мм	от 480 до 730

Гарантийные обязательстваПечать разделаПокупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения. Компания DoorHan производит погрузку воpот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
