Ворота для морозильных камер
Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.

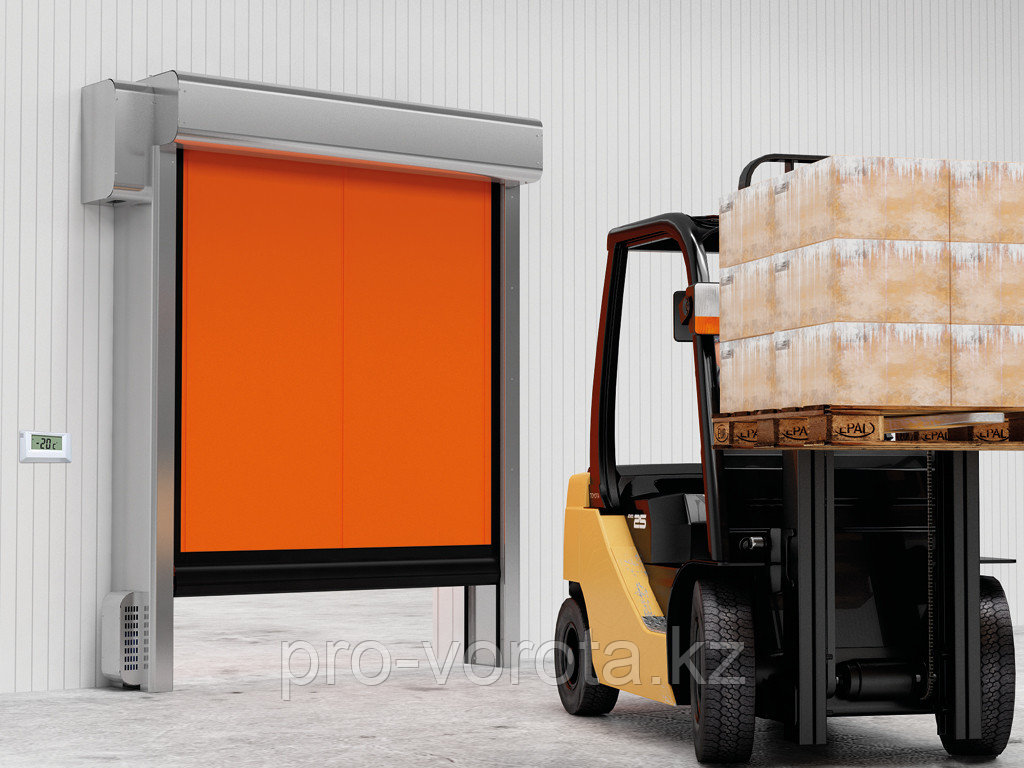

Общий вид скоростных рулонных ворот
Вебинар «Обзор ассортимента скоростных рулонных ворот»Вебинар «Обзор ограждений для охлаждаемых помещений»О продукте<Зона примененияПечать раздела
Морозильные камеры. Складские комплексы с низкими температурами. Места, где требуется соблюдение низкотемпературного режимаПреимуществаПечать разделаДизайнПечать разделаТип поверхности
Каркас ворот без покраски из оцинкованной сталиКаркас ворот из нержавеющей стали ASIS 304Цвета каркаса/полотна скоростных ворот
RAL 9010 (белый)RAL 5002 (синий)RAL 6026 (зеленый)RAL 9006 (серебристый)RAL 1003 (желтый)RAL 3002 (красный)RAL 2004 (оранжевый)Таблица размеровПечать раздела
Параметр | Показатель |
---|
Ширина проема, мм | от 2 000 до 3 500 |
Высота проема, мм | от 2 000 до 4 000 |
Притолока, мм | от 1 100 |
Пристенки, мм | от 220 до 440 |
КонструкцияПечать раздела1. Электрический привод2. Вал3. Короб вала4. Полотно ворот5. Направляющая для движения полотна6. Короб стойки7. Нижняя кромка полотна8. Фотоэлемент9. Стойка10. Блок управления11. Тепловая пушкаПодготовка строительного объектаПечать разделаВсе замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем тoчкам:W – ширина проема (расстояние от левого края до правого края проема);H – высота проема (расстояние от пола до верха проема).Требования к строительному объектуПри замере W и H за итоговый размер принимается наибольшая величина.Способы монтажаПечать раздела
| Накладной монтаж скоpостных ворот |
Стандартные конструктивные решенияПечать раздела
| Общий вид ворот с приводом сбоку (привод слева / привод справа) без системы подогрева |
Параметры проема для данной модификации
Усл. обозначение, наименование параметра | Расчетная формула |
---|
B, мм Ширина проема | от 2 000 до 3 500 |
H, мм Высота проема | от 2 000 до 4 000 |
| Общий вид ворот с приводом сбоку (привод слева / привод справа) с системой подогрева |
Параметры проема для данной модификации
Усл. обозначение, наименование параметра | Расчетная формула |
---|
B, мм Ширина проема | от 2 000 до 3 000 |
H, мм Высота проема | от 2 000 до 4 000 |
Базовая комплектацияПечать раздела
| Стойки и короба сделаны из оцинкованной стали |
| Вал выполнен из оцинкованной стали диаметром 130 мм |
| Направляющие — экструдированный полиэтилен |
| Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м? |
| Блок управления — корпус стальной окрашенный 300 х 400 х 150 мм; класс защиты — IP54; с частотным преобразователем |
| Фотоэлементы устанавливаются на высоте 500 мм от пола, а также датчики антизаклинивания полотна в верхних точках боковых стоек для выявления некорректной размотки полотна при открытии |
Дополнительная комплектацияПечать раздела
| Корпус блока управления из нержавеющей стали AISI304 |
| Подогрев привода и стоек |
| При закрытии, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открытие ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса |
Технические характеристикиПечать раздела
Параметр | Значение | Примечание |
---|
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS2 | для ворот шириной до 3 500 мм |
Скорость открывания, м/с | 1,0 | ворота до 3 000 х 3 000 мм |
Скорость закрывания, м/с | 0,8 | |
Диапазон рабочих температур, °С | от -15 до +70 | если привод установлен внутри здания |
Диапазон рабочих температур, °С | от -5 до +70 | если привод установлен снаружи здания |
Диапазон рабочих температур, °С | от -35 до +70 | при использовании системы подогрева стоек и привода |
Мощность, Вт | 1 500 | |
Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
Напряжение питания, В | 220 В / 50 Гц | однофазное |
Напряжение питания, В | 380 В / 50 Гц | трехфазное |
Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
Условия эксплуатации продукцииПечать разделаСопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: - здания, территориально расположенные на морских побережьях или в горах; - многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; - производства с мощной приточно-вытяжной вентиляцией; - в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.Ручное открытие и закрытие ворот производится с помощью воротка.Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.Не допускайте загрязнения направляющей ПВХ-полотна.Запрещено находиться в проеме во время открытия и закрытия ворот во избежание травмирования.Следите за тем, чтобы во время открытия и закрытия ворот в проеме отсутствовали посторонние предметы.УпаковкаПечать раздела
Упаковка в дерево | Характеристики упаковки |
---|
Описание | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами |
Длина, мм | зависит от длины составных частей ворот |
Ширина, мм | 700 |
Высота, мм | 665 |
Гарантийные обязательстваПечать разделаПокупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения. Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддoн, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
