Установка промышленных ворот
Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 2 500 до 30 000 мм, высота — от 2 000 до 8 000 мм) по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.

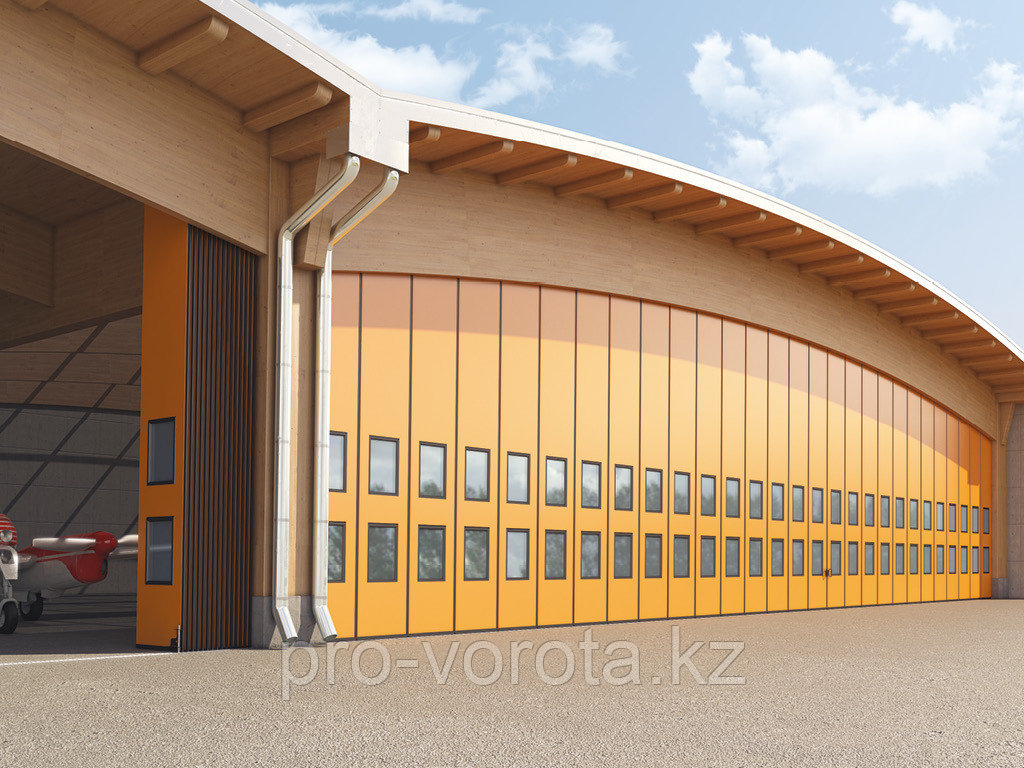

Внешняя сторона складных промышленных ворот с нижней направляющей
Внутренняя сторона складных промышленных ворот с нижней направляющей
Зона примененияПечать раздела
Складные ворота с нижней направляющей — идеальное решение перекрытия проемов ангаров для хранения и обслуживания крупногабаритной техники, ангаров большой и малой авиацииПреимуществаПечать разделаДизайнПечать разделаПоверхность сэндвич-панели
ГладкаяЦвета
RAL 9003 белыйRAL 8014 коричневыйRAL 5005 синийRAL 6005 зеленыйRAL 3005 бордовыйRAL 9006 серебристыйRAL 1014 бежевыйRAL 7004 серыйRAL 3000 красныйRAL 7016 антрацитТаблица размеровПечать раздела
Параметр | Показатель |
---|
Ширина проема, мм | 2500 – 30000 |
Высота проема, мм | 2000 – 8000 |
Притолока, мм | от 350 |
Пристенки, мм | от 435 до 2204 |
Размеры проемаПечать разделаКонструкцияПечать раздела1. Кронштейн крепления привода с натяжителем2. Кронштейн крепления к стене3. Отклоняющая система с раскосами4. Верхний направляющий ролик5. Балка несущая стальная6. Опора роликовая регулируемая7. Кронштейн крепления роликовой опоры8. Петля9. Кронштейн крепления полотна ворот к цепи10. Резиновый уплотнитель концевой11. Резиновый уплотнитель шиповой12. Нижний направляющий профиль13. Ролик нижний14. Щеточный уплотнитель15. Ручка стальная16. Вертикальная ригельная задвижкаПодготовка строительного объектаПечать разделаВсе замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.H — высота проема (расстояние от пола до верха проема).B — ширина проема (расстояние от левого края до правого края проема).h — притолока (расстояние от верха проема до препятствия должно составлять минимум 350 мм).b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).Требования к строительному объектуПри замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.Способы монтажаПечать раздела
| Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам. |
| Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания. |
Стандартные конструктивные решенияПечать раздела
Параметры схемы открытия 0+4
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2000 до 8000 |
B, мм Ширина проема | от 3400 до 4200 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 435 |
b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
Параметры схемы открытия 4+0
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 3 400 до 4 200 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
b2, мм Правый пристенок | 435 |
Параметры схемы открытия 0+5
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 4 200 до 5 200 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 435 |
b2, мм Правый пристенок | 884 |
Параметры схемы открытия 5+0
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 4 200 до 5 200 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 884 |
b2, мм Правый пристенок | 435 |
Параметры схемы открытия 0+6
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 5 000 до 6 400 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 435 |
b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
Параметры схемы открытия 6+0
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 5 000 до 6 400 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
b2, мм Правый пристенок | 120 |
Параметры схемы открытия 0+8
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 6 800 до 8 400 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 435 |
b2, мм Правый пристенок | 1 094 (без привода), 1 544 (с приводом) |
Параметры схемы открытия 8+0
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 6 800 до 8 400 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 1 094 (без привода), 1 544 (с приводом) |
b2, мм Правый пристенок | 435 |
Параметры схемы открытия 4+4
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 6 800 до 8 600 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
Параметры схемы открытия 0+10
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 8 400 до 10 600 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 435 |
b2, мм Правый пристенок | 1 314 (без привода), 1 764 (с приводом) |
Параметры схемы открытия 10+0
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 8 400 до 10 600 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 1 314 (без привода), 1 764 (с приводом) |
b2, мм Правый пристенок | 435 |
Параметры схемы открытия 5+5
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 8 400 до 10 600 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 884 |
b2, мм Правый пристенок | 884 |
Параметры схемы открытия 0+12
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 10 200 до 12 800 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 435 |
b2, мм Правый пристенок | 1?534 (без привода), 1?984 (с приводом) |
Параметры схемы открытия 12+0
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 10 200 до 12 800 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 1?534 (без привода), 1?984 (с приводом) |
b2, мм Правый пристенок | 435 |
Параметры схемы открытия 6+6
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 10 200 до 12 800 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 884 (без привода), 1?334 (с приводом) |
b2, мм Правый пристенок | 884 (без привода), 1?334 (с приводом) |
Параметры схемы открытия 0+14
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 11 800 до 15 000 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 435 |
b2, мм Правый пристенок | 1?754 (без привода), 2?204 (с приводом) |
Параметры схемы открытия 0+14
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 11 800 до 15 000 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 1?754 (без привода), 2?204 (с приводом) |
b2, мм Правый пристенок | 435 |
Параметры схемы открытия 8+8
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 11 800 до 15 000 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 1?094 (без привода), 1?544 (с приводом) |
b2, мм Правый пристенок | 1?094 (без привода), 1?544 (с приводом) |
Параметры схемы открытия 10+10
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 17 300 до 21 400 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 1?314 (без привода), 1?764 (с приводом) |
b2, мм Правый пристенок | 1?314 (без привода), 1?764 (с приводом) |
Параметры схемы открытия 12+12
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 21 600 до 25 800 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 1?534 (без привода), 1?984 (с приводом) |
b2, мм Правый пристенок | 1?534 (без привода), 1?984 (с приводом) |
Параметры схемы открытия 14+14
Усл. обозначение, наименование параметра | Расчетная формула |
---|
H, мм Высота проема | от 2 000 до 8 000 |
B, мм Ширина проема | от 26 000 до 30 000 |
h, мм Высота притолоки | не менее 350 |
b1, мм Левый пристенок | 1?754 (без привода), 2?204 (с приводом) |
b2, мм Правый пристенок | 1?754 (без привода), 2?204 (с приводом) |
Базовая комплектацияПечать раздела
| Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей. |
| Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей. |
| Нижняя направляющая для перемещения полотна ворот и сопротивления ветровой нагрузке. |
| Ручка для удобного открытия и закрытия ворот вручную. |
| Задвижки ригельные для фиксации ворот в закрытом положении. |
| Щеточный уплотнитель снизу полотна ворот для герметизации проема. |
Дополнительная комплектацияПечать раздела
| Окно в алюминиевой раме с заполнением оргстеклом. |
| Врезная калитка. |
Технические характеристикиПечать раздела
Параметр | Значение | Примечание |
---|
Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
Приведенное сопротивление теплопередаче, м? *°С/Вт | 0,65 | при толщине сэндвич-панели 55 мм |
Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
Вес полотна ворот, кг/м? | 25 | при толщине сэндвич-панели 55 мм |
Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | при толщине сэндвич-панели 55 мм |
Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) | при толщине сэндвич-панели 55 мм |
Условия эксплуатации продукцииПечать раздела1. Для обеспечения надежной и бесперебойной работы складных ворот с нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.3. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.4. Не допускайте загрязнения направляющей и роликов.5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.УпаковкаПечать раздела
Упаковка в дерево | Характеристики упаковки |
---|
Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
Высота, мм | высота упаковки зависит от количества сэндвич-панелей |
Гарантийные обязательстваПечать разделаПокупателю предоставляется гарантия работоспособности промышленных складных ворот с нижней направляющей производства ГК DoorHan сроком на 1 год для розничных и 2 года для дилеров с момента приобретения.Дополнительное описаниеПечать разделаКомпания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.
