Электрогидравлические уравнительные платформы с поворотной аппарелью серии DLHH являются типовыми устройствами для оборудования перегрузочных мест. Уравнительная платформа играет роль моста между полом кузова транспортного средства и уровнем грузовой площадки или иной поверхности, перекрывая пространство и компенсируя перепад высот. Использование уравнительных платформ увеличивает скорость погрузки и разгрузки, поэтому они стали неотъемлемой частью в системе транспортной логистики.
При запуске платформа поднимается, и аппарель, поворачиваясь, открывается. Платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается, и платформа возвращается в исходное положение.
Монтаж может осуществляться как встроенным, так и подвесным способом.

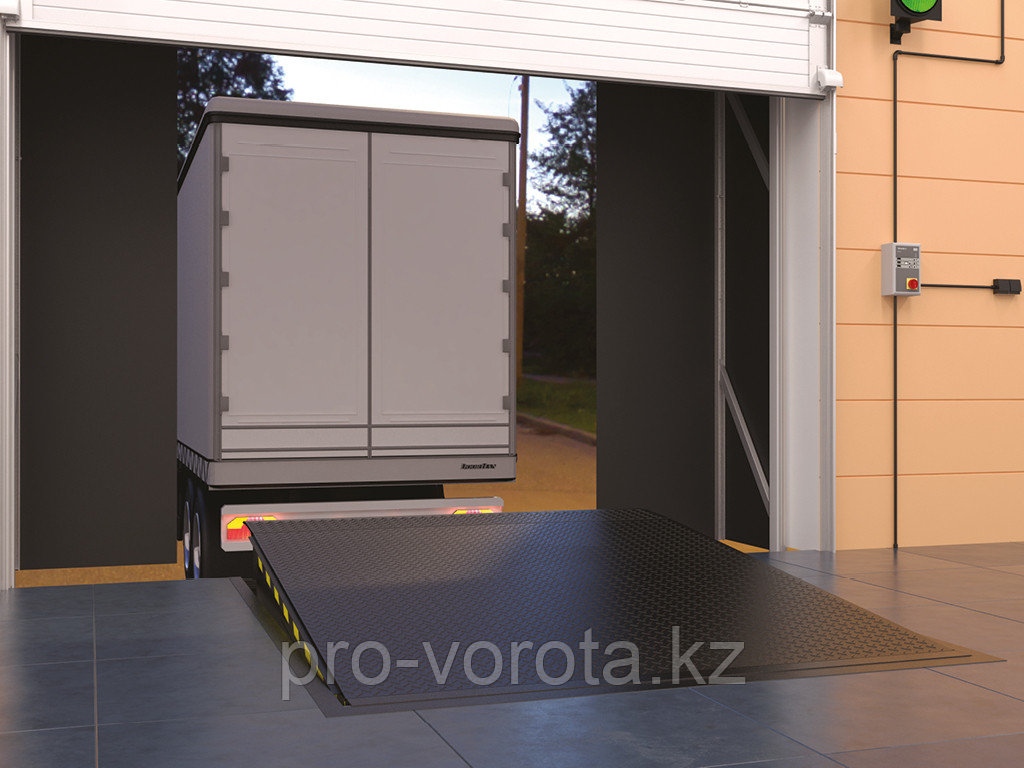

Уравнительная платформа с поворотной аппарелью серии DLHH
Вебинар 7. Уравнительные платформы и герметизаторы проемаО продукте<Зона примененияПечать раздела
Складские комплексы, транспортно-перегрузочные узлы, логистические центрыПреимуществаПечать разделаДизайнПечать разделаТип поверхности
Чечевичное рифлениеТаблица
RAL 9005 черныйRAL 5005 синийТаблица размеровПечать раздела
Параметр | Показатель |
---|
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм | 2 500 / 3 000 / 3 500 / 4 000 / 4 500 |
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм | 2 500 / 3 000 |
Ширина уравнительной платформы, мм | 1 800 / 2 000 / 2 200 |
Рабочий диапазон в зависимости от длины платформы, мм | | Длина платформы | Вверх | Вниз | 7° |
| | 2 500 | 655 | 310 | 260 |
| | 3 000 | 710 | 305 | 320 |
| | 3 500 | 775 | 300 | 380 |
| | 4 000 | 835 | 295 | 440 |
| | 4 500 | 895 | 290 | 500 |
КонструкцияПечать раздела1. Аппарель2. Боковые шторки безопасности3. Цилиндр аппарели4. Подпорка ремонтная5. Подъемный цилиндр6. Гидравлический насос7. Крышка платформы8. Сигнальная желто-черная полоса9. Ферма10. Блок управленияПодготовка строительного объектаПечать разделаТребования к строительному объектуПриямки для платформ в зависимости от типа платформы и способа установки выполняются по чертежам «Схема подготовки приямка» в разделе «Чертежи».Способы монтажаПечать раздела
| Встроенный монтаж |
| Подвесной монтаж |
Стандартные конструктивные решенияПечать раздела
| Стандартная аппарель 400 мм. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины. |
| Аппарель 500 мм. Фаска 35 мм. Удлиненная, целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины в случаях, когда длины стандартной аппарели не достаточно. |
| Клинообразная аппарель. Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины. |
| Сегментированная аппарель. Фаска 35 мм. Исполняется с 3 сегментами. Складывание одного или двух боковых сегментов позволяет использовать платформу с автомобилями, имеющими ширину меньше стандартной. Доступна только для платформ грузоподъемностью 6 000 кг. |
| Аппарель без подгиба. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины. В случае использования погрузчиков с низким и очень низким клиренсом. |
Базовая комплектацияПечать раздела
| Уравнительная платформа |
| Соединение для блока управления |
| Уплотнитель боковой |
Дополнительная комплектацияПечать раздела
| Блок управления DCUH-1 — базовый. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Возврат в парковочное положение — по удержанию кнопки. Блокировка платформы при закрытых воротах. |
| Блок управления DCUH-2 — с расширенными функциями. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение — по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей. |
| Блок управления DCUH-3 — комплексное устройство для управления элементами перегрузочного дока. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение — по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей. Управление приводом ворот. Управление надувным герметизатором. |
| Сенсор фотоэлектрический предназначен для взаимной блокировки платформы и секционных ворот. При закрытых воротах датчик блокирует управление платформой, чтобы избежать повреждения ворот. |
| Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Направляющие устанавливаются на площадке перед доком двумя способами — на анкерных болтах и с помощью бетонирования. |
| Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика. |
| Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм. |
| Светофор Traffic-light-LED предназначен для обеспечения безопасного движения грузового автомобиля и погрузчика в момент подъезда/отъезда и процесса погрузки. Может быть подключен к блокам управления серий DCUH-2, DCUH-3. |
| Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». |
| Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». |
| Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи». |
| Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи». |
| Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи». |
| Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и датчика парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи». |
| Светодиодный светильник с кронштейном для освещения дока |
Технические характеристикиПечать раздела
Параметр | Значение | Примечание |
---|
Длина, мм | 2500 / 3000 / 3500 / 4000 / 4500 | |
Вес изделия, кг | 820 / 960 / 1100 / 1250 / 1400 | |
Допустимая нагрузка, кг (кН) | 6 000 (60) / 10 000 (100) | |
Максимальная точечная нагрузка, Н/мм? | 1,3 | верхний лист 6 мм |
Максимальная точечная нагрузка, Н/мм? | 6,5 | верхний лист 8 мм |
Мощность, Вт | 750 | электропривод гидравлического насоса |
Напряжение питания, В | 380, 3 фазы | |
Напряжение питания, В | 24 | напряжение управления |
Класс защиты IP | IP54 | |
Класс очистки поверхности перед окраской | Sa 2 | |
Толщина слоя краски не менее, мкм | 60 | |
Диапазон рабочих температур, °С | от -20 до +50 | |
Количество подъемных цилиндров, шт | 1 | 2 (как дополнительная опция) |
Рабочая жидкость | Mobil DTE10 EXCEL | или аналогичная |
Условия эксплуатации продукцииПечать раздела1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.7. Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм?.8. Для погрузочной техники, имеющей высокую точечную нагрузку, такие как электрические штабелеры / перевозчики поддонов / ричтраки / сборщики заказов на полиуретановых колесах обязательно использование платформ с точечной нагрузкой 6,5 Н/мм?.Гарантийные обязательстваПечать разделаПокупателю предоставляется гарантия работоспособности уравнительной платформы с поворотной аппарелью производства ГК DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.Дополнительное описаниеПечать раздела1. Оборудование для подъема и монтажа:- вилочный погрузчик (минимальная грузоподъемность — 35 кН, длина вил — не менее 2 000 мм);- подъемный кран (минимальная грузоподъемность — 20 кН).2. Оборудование для установки:- сварочный аппарат (5–200 А) или аналогичный;- электроды для сварки 3 мм.
